KSG-500シリーズ(倣い式 面取り機)

カタログダウンロード

現場が育てたオーダーメイド面取り・バリ取り機KSG-500

現場で役立つ、よろこばれる面取り機を提案したい。そんな要望にオーダーメイドでお答えできるのがKSG-500シリーズ。ワークの用途に応じた加工軸の選択から生産性アップのための自動化の提案まで幅広いニーズにお応えします。 多様化する加工ワーク。ホブ加工による大バリの処理に悩まされるものもあれば、軸付き歯車や段付き歯車など近接した加工部分など、一口に面取り、バリ取りと言っても様々な課題があるものです。それぞれのバリの発生状況や現場の作業状況にあわせた専用機設計が可能です。 加工軸は1軸、2軸、3軸・・・またはそれ以上のタイプから選択可能で、3ヶ所同時加工を実現。装着するユニットもバリの発生状況にあわせてご提案します。

KSG-510タイプは1軸仕様、ワークの形状やバリの発生に合わせて主軸縦型と主軸横型から選べます。ガントリーローダーとの連動によって自動化ラインへの組み込みも可能です。

KSG-550タイプは主軸縦型2軸の標準機。ワンチャックで両面同時加工ができ、生産性のアップに大きく貢献します。1軸加工にも切り替えができる万能タイプの面取り機です。

KSG-560タイプは特殊3軸仕様。3ヶ所同時加工を実現します。また、粗バリ取りユニットやブラシユニットを装着することで、様々なタイプのバリ処理に役立ちます。

もちろん、どのタイプも異形状倣い式を採用。高速回転する超硬ロータリーバーがワーク形状に倣いながら加工します。面倒な加工プログラムやワークの位置合わせは必要ありません。 また、KSG-500シリーズはバリ取り、面取りの工程において、より生産性をアップするための自動化に対応しております。自動搬入・搬出、ガントリー連結、ロボット供給などの様々な選択肢のなかから、お客様のご要望に沿ったご提案をいたします。

ワークのご相談を承ります

ワークの用途に応じて、
加工軸を1軸・2軸・3軸…タイプに
お選びいただけます。

◎標準機…1軸・2軸・3軸…から選択

◎お客様のワーク加工に応じて、機械仕様を変更

◎自動化対応(ローダー・ガントリー・ロボット)

◎ワンチャックで同時加工可能

◎段取り換えが簡単・・・少量多品種生産に対応

KSG-500シリーズ

KSG-500シリーズ図面

KSG-510タイプ [1軸仕様]

KSG-510タイプ [1軸仕様]

◎1軸仕様。主軸縦型と主軸横型があります。

◎写真はガントリーローダーとの連動による
自動化ライン組み込み用の事例。

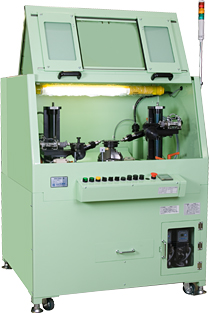

KSG-550タイプ [2軸仕様]

KSG-550タイプ [2軸仕様]

◎主軸縦型2軸標準機

◎スイッチの切り替えにより単独使用もできる便利な万能タイプ。

KSG-560タイプ [3軸仕様]

KSG-560タイプ [3軸仕様]

◎特殊3軸仕様。3ヶ所同時加工も可能。

◎写真は大きなバリを取る粗バリ取りユニットを追加させた事例。

仕様
タイプ KSG-510 KSG-550 KSG-560
加工軸数 1軸 2軸 3軸
加工可能モジュール M0.75〜M6
面取能力 鉄:0.2〜0.8  鋳物:0.2〜1.2  真鍮:0.2〜1.0
加工物寸法 min25φx20L  max500φx150L
使用刃具コレット径 3.0または6.0
消費電力 1KVA
エアー消費量 0.2
機械寸法
(幅X奥行きX高さ)
mm
900X1000X1380 1000X750X1350
重量(約) 250kg 300kg 400kg
